¿Cuál es el propósito de un puerto RJ45?

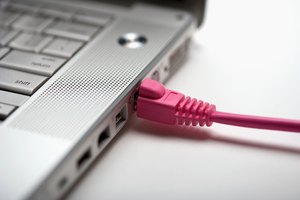

El puerto RJ-45 en un equipo es un conector que permite una conexión a una red. Es un tipo de conector que fue diseñado originalmente para las conexiones telefónicas. La configuración del conector se adaptó para su uso con el cable par trenzado sin blindaje, específicamente para seguir los estándares de Ethernet.
Ethernet
Ethernet es el conjunto de normas que dictan las propiedades físicas de las redes más ampliamente implementadas. Estas propiedades incluyen el tipo de cable y la configuración del conector. La ficha RJ-45 es la forma más común de conector que se utiliza para redes Ethernet. Aunque también se recomiendan otros tipos de cables con otros conectores, el conector RJ-45 es tan ampliamente utilizado que se refiere a menudo como la "Ficha de Ethernet".
Especificación
El conector RJ-45 se utiliza siempre en combinación con el cable de par trenzado sin blindaje. El "RJ" de RJ-45 es sinónimo de "Registered Jack" (Ficha registrada). La serie RJ fue ideada originalmente para la Comisión Federal de Comunicaciones de EE.UU. que deseaba normalizar los conectores de teléfono. Las especificaciones RJ se refieren al esquema de conexión de cada conector. El conector RJ-45 se utiliza para las redes que no se ajustan a la especificación RJ-45, entonces no es, en sentido estricto un conector RJ-45, aunque lo parezca. Contiene ocho pines, pero sólo dos contactos. Esto está escrito en forma abreviada como 8p2c. La implementación de Ethernet utiliza el mismo conector, pero tiene ocho pines y ocho contactos. Esto se conoce como 8P8C.
Cable de red
El conector RJ-45 termina en el cable par trenzado sin blindaje. Al igual que el conector UTP, es tan ampliamente implementado para redes Ethernet que se conoce comúnmente como el cable Ethernet. El cable contiene ocho alambres, lo que hace que los ocho pines del conector RJ-45 sea adecuado para su uso con este tipo de cable. Aunque las redes Ethernet recomiendan el uso de este cable de ocho hilos, sólo cuatro de los cables en realidad cada vez tienen una carga.
Rutas
Los ocho contactos dentro de la ficha del equipo tocan ocho contactos de metal dentro de la cabeza del enchufe. Cada contacto conduce a un pasador, el cual, a su vez, conduce a un alambre. Dos cables son las líneas positiva y negativa de la vía de transmisión, en el que el equipo envía datos. Las computadoras no escuchan datos entrantes en estos cables. En lugar de ello, esperan recibir los datos en otras dos líneas, que son los caminos positivos y negativos de la trayectoria de recepción.
