Construcción de un adaptador de monitor RCA a VGA

Por glenn xavier

RCA a VGA sobre un cable Ethernet

Con cuatro pares trenzados de un cable con colores codificados, el cable Ethernet se puede utilizar para hacer un puente entre los los conectores RCA y los pines VGA. Se puede construir un adaptador con conectores macho o hembra, y se puede extender hasta 50 pies (15 metros). Cada par trenzado, naranja (Pr), verde (Y) y azul (Pb), transporta un canal de video componente y se deben conectar a los conectores RCA en un extremo del cable Ethernet. En el otro extremo del adaptador, los pares deben ser soldados a los pines del conector VGA para los canales rojo, verde, y azul.


Disposición de los pines

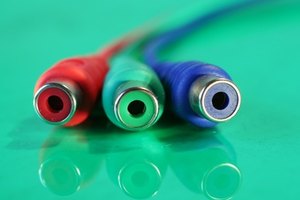

Conectores componentes RCA hembras.

El conector VGA tiene 15 pines dispuestos en tres filas. El primer pin es usado para los canales de color rojo en RGB, y debe conectarse al cable sólido naranja. El segundo pin está unido al cable verde, y el tercero se utiliza para el azul. Los pines 6, 7 y 8 actúan como tierra para cada canal de color y deben conectarse a los cables de color naranja, verde y azul a rayas, respectivamente.
