Qué es la configuración de pines para los conectores USB

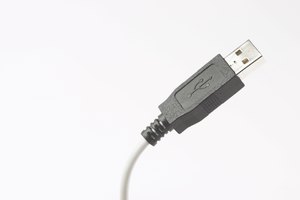

Conector standard USB tipo A.
Por ryan k oylear

Tipos de concector de USB

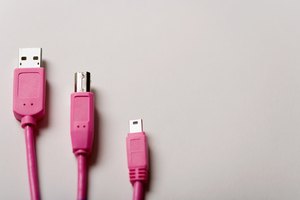

Hay tres tipos de conectores USB.

Hay tres tipos principales de conectores USB: USB estándar A y B, que se utilizan principalmente en equipos de escritorio y también en la mayoría de portátiles. Los mini USB A y B siguen siendo comunes en los teléfonos móviles y computadoras portátiles más pequeños de forma, pero se consideran obsoletos para el tipo de conector de terceros. Los micro USB A y B son pequeños dispositivos conectores, son los más nuevos y los preferidos .


Pines del conector USB

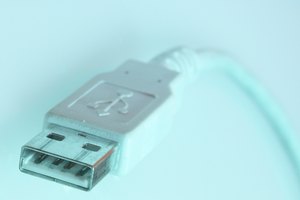

Cada uno de los tres tipos de conector USB tiene formas diferentes.

Cada uno de los tres tipos de conector USB tiene formas diferentes. Ellos también tienen configuración de clavijas diferente. Los conectores USB estándar cuentan solamente con cuatro pines, los mini USB tienen cinco pines, pero sólo utilizan cuatro de ellos. El micro USB también cuenta con cinco pines, y hace uso de cualquier vinculación o no vinculación del pin 4 ó 5, como una forma de identificar a qué tipo de conector está enchufado.


Pines standard de USB

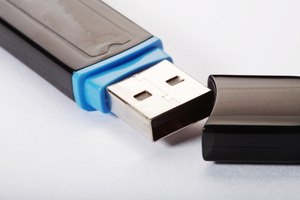

Los USB A y B estándar son diferentes.

Mirando a un estándar A cabeza de enchufe con pines hacia arriba, los pines están numerados hacia atrás desde 4 a 1. El pin 4 es el principal de -5 voltios, el pin 3 es de polaridad + pin de datos, 2 es la polaridad - , y el pin 1 es el principal 5 + voltios. El enchufe estándar B es un poco diferente debido a la forma. El enchufe es cuadrado, con biseles para las esquinas superiores. Hay dos pines en la parte superior y dos pines en la parte inferior. El orden de partida es de arriba a la izquierda hacia la derecha, del 1 al 4. 1 es de +5 voltios de plomo, 2 es + polaridad, 3 es - polaridad, y 4 es -5 voltios de plomo.


Configuración de pin de mini USB

La mini USB es un simple en diseño.

La mini USB es más simple en diseño. Mientras que los enchufes A y B pueden tener una forma diferente, ambos tienen cinco pines hacia abajo, y en el mismo orden, a partir de la 5 y contando a 1. El pin 5 es de tierra, el pin 4 no se utiliza, el pin 3 es de datos +, el pin 2 es de datos - y el pin 1 es de 5 voltios de plomo.


Configuración de pin de un micro USB

Al igual que una mini USB, la micro USB también utiliza un conector de cinco pines. A diferencia de mini USB, el cuarto pin se utiliza realmente para diferenciar entre un enchufe A y un B. Las asignaciones de los pines son exactamente los mismos que en la mini USB, excepto que para el enchufe de un micro A el cuarto pin está conectado a tierra y en un micro B el cuarto pin no se utiliza.
