¿Para qué es el conector de energía ATX de 12V y 4 pines?

Por daniel thompson
¿Para qué es el conector de energía ATX de 12V y 4 pines?

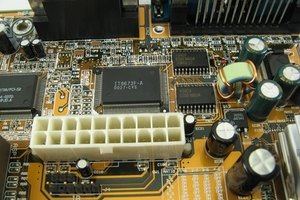

connecteur alimentation sur carte-mère de type atx image by dead_account from Fotolia.com

La identificación de los cables computacionales de energía y el conocimiento de sus propósitos es imprescindible para cualquier persona que trabaje en el interior de una computadora. El conector de 12V y 4 pines generalmente es usado para suministrar energía a la CPU (central processing unit - unidad de procesamiento central). La construcción física y la capacidad operativa del conector de 12V y 4 pines está definida en el estándar de fuente de alimentación ATX (advanced technology extended - tecnología avanzada extendida) de 12V.

Propósito

El conector de 12V y 4 pines es usado para suministrar energía a la placa madre. El uso más común para este conector es proporcionar una fuente alimentación de 12 voltios para la CPU. Las placas madres que requieren este conector son conocidas como placas madres ATX de 12V.

Construcción

El conector de 12V y 4 pines está compuesto de cuatro cables que suministran dos líneas de 12 voltios de potencia utilizando cable 18 AWG. Los cabes están codificados con color negro para las líneas de señal COM y amarillo con una banda negra para las líneas de 12 voltios.

Configuración

El conector ATX de 4 pines utiliza cuatro pines envueltos en un molde de plástico dispuestos en un patrón cuadrado. El molde de plástico que envuelve los contactos metálicos del conector tiene una forma alternativa con una configuración de cuadrado y cuadrado abovedado para garantizar que los pines sean conectados en el orden correcto.
