Cómo conectar cuatro altavoces a un amplificador de dos canales

Por andrew wilson
Puedes conectar juntos tantos altavoces como tu amplificador pueda manejar.

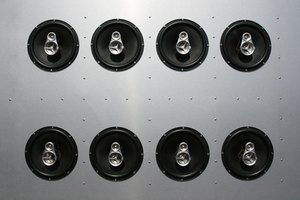

car audio speakers image by Alexander Zhiltsov from Fotolia.com

Hay dos formas de conectar cuatro altavoces a un amplificador de dos canales: en serie o en paralelo. Cuál elegir depende tanto de los altavoces como del amplificador, específicamente de sus niveles de impedancia y sus límites. El cableado de altavoces en serie aumenta la impedancia suministrada al amplificador, mientras que el cableado en paralelo lo disminuye. Los amplificadores tienen niveles mínimos y máximos de impedancia, y es importante mantenerse dentro de estos límites.

Determinar qué método utilizar

Paso 1

Consulta el manual para determinar los niveles máximo y mínimo de impedancia del amplificador, medidos en ohmios.

Paso 2

Determina la impedancia de los altavoces leyendo la etiqueta en el propio altavoz, o comprobándola en el manual.

Paso 3

Suma los niveles de impedancia de los dos altavoces izquierdos juntos. Si el resultado está dentro de los límites de tu amplificador, conecta los altavoces en serie; si no es así, continúa con el Paso 4.

Paso 4

Multiplica los niveles de impedancia de los dos altavoces izquierdos. Divide este número por el resultado del Paso 3. Si el cociente se encuentra dentro de los límites de tu amplificador, conecta los altavoces en paralelo; si no es así, no podrás utilizar los altavoces con tu amplificador.

Cableado en serie

Paso 1

Conecta un cable desde el terminal positivo izquierdo del amplificador al terminal positivo de uno de los altavoces izquierdos.

Paso 2

Conecta un cable desde el terminal negativo del mismo altavoz al terminal positivo del otro altavoz izquierdo.

Paso 3

Conecta un cable desde el terminal negativo del segundo altavoz izquierdo al terminal negativo izquierdo del amplificador.

Paso 4

Repite el procedimiento para el par de altavoces derechos.

Cableado en paralelo

Paso 1

Conecta los cables de los terminales izquierdos positivo y negativo del amplificador a los terminales correspondientes de uno de los altavoces izquierdos.

Paso 2

Conecta otro par de cables desde las mismas terminales positiva y negativa del amplificador a los terminales correspondientes del otro altavoz izquierdo.

Paso 3

Repite el procedimiento para el par de altavoces derechos.
